流水線貼標頭是廣泛適用于可配套枕式包裝機、自動流水線、印刷機等，實現在線貼標。應用于包裝、食品、玩具、日化、電子、醫藥等行業的一款專用貼標機。接下來說說這款貼標機的電眼設置方法。

機械調整

1. 導向機構：導向機構調整，根據產品的大小，前后移動導向條，保證產品在輸送過程中不跑位，調整以產品能順利通過，兩邊偏移不超過0.5mm為宜。

2. 覆標機構：覆標機構調整，將覆標機構與輸送帶調整平行，保證在產品上的受力均勻，同時應該保證標簽剝離后沿著覆標滾輪貼附到產品上，保證貼標位置的穩定性。

3. 貼標頭：每個調整，需松開相應的鎖緊螺絲，調好后，鎖緊螺絲�？赏ㄟ^手輪進行上下、前后位調整；可以水平調整機構進行旋轉調整，實現貼標位置的調節。

4. 剝標板：剝標板調整，擰松剝標板連接機構上的可調把手，剝標板可擺動一定角度，匹配產品的需要。在不同厚度，材質的標簽中，有可能要進行角度的調整來達到標簽的順利剝離。

電眼調整：本設備配置2套電眼，分別為測物電眼和測標電眼，根據產品檢測和標簽檢測需要進行調整。

1. 位置調整：通過電眼架，可進行前后、高低位置調整，以適應不同的產品和標簽。調整方法參考機械機構介紹部分。

2. 電眼設置：本貼標頭標準配置為帝斯型電眼，可選配其他款式的測標電眼，也可選配測物電眼。

2.1 測標電眼：用來檢測標簽的（在這里僅作為說明之用，不代表是本機器的配置）。

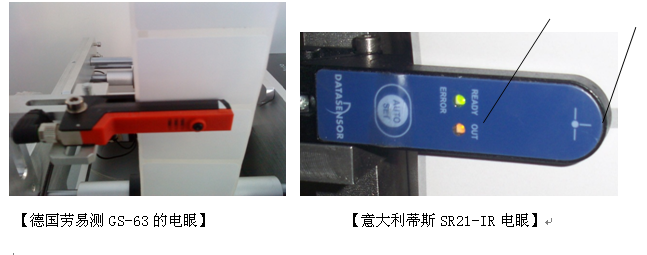

勞易測GS-63電眼的調整：

工作原理說明：根據厚度的不同來識別標簽之間的縫隙。（通過光線穿透沒有標簽的地方與不穿透有標簽的地方來識別）適用于紙質的標簽或者其他有一定厚度的標簽。

三個信號燈說明：綠色信號燈：電源燈

               黃色信號燈：識別狀態燈（ 黃燈亮起，表示有信號輸出）

               紅色信號燈：出錯或警告燈

調整按鈕：用于設置不同標簽的檢測。

電眼使用的方法：

1)將標簽穿過電眼U型槽，如下圖所示。

2)如果拉動標簽，黃色信號燈會在標簽與標簽間的間隔中亮起，在有標簽的地方熄滅，這時就表示正常，可以直接使用。

3)當黃色信號燈是常亮或者常滅的情況下，就需要重新設置電眼。

4)電眼設置方法如下：

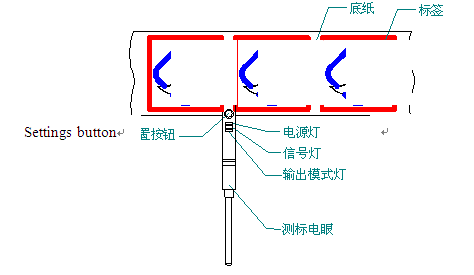

一、將標簽穿過電眼的U型槽，如下圖所示。

二、將有標簽的地方置于電眼的槽里面，持續按住調整按鈕3秒鐘左右，可以看到電眼的黃色信號燈閃爍，然后松開按鈕，將沒有標簽的地方（只有標簽的底紙）置于電眼槽內，持續按住調整按鈕8秒鐘，然后松開按鈕，此時，設置完成。

三、將標簽在電眼槽內拉動，可以看到有標簽的地方黃色信號燈熄滅，在標簽與標簽的間隔處，黃色信號燈亮起。

意大利蒂斯SR21-IR電眼的調整：

工作原理：屬于槽型電眼，通過穿透光量的強弱判別有無標簽，適用于底紙材質和標簽材質不同的標簽。

檢測原理：槽型電眼一側發射光束，另一側進行接收，當中間有標簽時，接收光量發生變化，通過設定臨界值，進行有無標簽的辨別。

設置方法：

當“READY”燈亮的時候，把標簽放在電眼焦點中間，來回拉動標簽，如輸出信號燈【"OUT"】有變化，電眼處于工作狀態，可直接使用。

短按自動設置按鈕【“AUTO SET”】，綠燈和黃燈熄滅，電眼捕捉介質信號，此時不可移動標簽，直到綠燈快速閃動為止。

當綠燈閃亮的時候，把第二種介質放入到電眼焦點位置。

短按“AUTO SET”，綠燈熄滅，電眼開始捕捉第二種介質信號，此時不可移動標簽，直到綠燈持續亮起。

來回移動標簽，在兩種介質分解地方，輸出信號燈亮起，電眼設置完畢。

READY”持續亮，表示電眼以可以在兩種介質的切換情況下使用。

測物電眼：

2.2.1 FX-301系列電眼接線方法：測物電眼必須保證正確的安裝才能使用，“IN”連黑線，“OUT”連銀色線，如下圖所示。
